Tấm bê tông lõi rỗng: Sản xuất, thiết kế và lắp đặt

Tấm bê tông lõi rỗng là gì và tại sao nó lại quan trọng trong xây dựng hiện đại

A tấm bê tông lõi rỗng là một cấu kiện bê tông dự ứng lực đúc sẵn có các khoảng trống dọc - thường là hình tròn hoặc hình bầu dục - chạy dọc theo chiều dài của nó. Những khoảng trống này làm giảm trọng lượng tổng thể của tấm lên tới 40–50% so với tấm bê tông đặc có kích thước tương đương, đồng thời duy trì hiệu suất kết cấu tuyệt vời về khả năng chống uốn, cắt và chống cháy. Sự kết hợp này làm cho tấm lõi rỗng trở thành một trong những hệ thống sàn được sử dụng rộng rãi nhất trong các tòa nhà thương mại, khu dân cư nhiều tầng, bãi đỗ xe, nhà kho công nghiệp và các dự án cơ sở hạ tầng trên toàn thế giới.

Kết luận cốt lõi rất đơn giản: tấm bê tông lõi rỗng mang lại tỷ lệ cường độ trên trọng lượng vượt trội, tốc độ lắp đặt nhanh và giảm mức tiêu thụ vật liệu. Khi được sản xuất tại cơ sở đúc sẵn hiện đại - nơi có ván khuôn chính xác, nam châm đóng cửa và các bệ đúc tự động xác định chất lượng sản xuất - những tấm này luôn đáp ứng được dung sai kích thước chặt chẽ và các thông số kỹ thuật kết cấu khắt khe. Hiểu cách chúng được sản xuất, xử lý và lắp đặt là điều cần thiết đối với các kỹ sư, nhà thầu và chuyên gia mua sắm đang tìm kiếm các giải pháp sàn hiệu suất cao, tiết kiệm chi phí.

Tấm bê tông lõi rỗng được sản xuất như thế nào

Việc sản xuất tấm bê tông lõi rỗng hầu như chỉ diễn ra ở các nhà máy bê tông đúc sẵn, sử dụng một trong hai phương pháp chủ yếu: quy trình ép đùn (dạng trượt) hoặc quy trình đúc ướt. Mỗi cách tiếp cận đều có ý nghĩa cụ thể đối với hệ thống ván khuôn, cách bố trí cốt thép, độ hoàn thiện bề mặt và vai trò của các bộ phận cố định từ tính.

Phương pháp ép đùn

Trong phương pháp ép đùn, một bệ đúc dài - thường dài từ 100 m đến 150 m - được căng trước bằng các sợi thép cường độ cao trước khi đổ bê tông. Một máy đùn di chuyển dọc theo giường, tạo ra hỗn hợp bê tông cứng, không có độ sụt xung quanh các trục gá tạo thành các lõi rỗng. Máy di chuyển với tốc độ khoảng 1–2 m mỗi phút, để lại một tấm liên tục có mặt cắt đồng đều. Sau khi bảo dưỡng dưới lớp phủ cách nhiệt hoặc trong môi trường nóng, tấm được xẻ kim cương theo chiều dài yêu cầu.

Bởi vì bản thân bệ đúc đóng vai trò là khuôn chính nên vai trò của các bộ phận cốp pha rời rạc bị hạn chế - nhưng các ván khuôn bên, điểm dừng cuối và các phần chèn nhúng vẫn được định vị bằng cách sử dụng nam châm đóng cửa để giữ các bộ phận thép cố định trên bề mặt bàn đúc từ mà không cần khoan hay hàn. Phương pháp cố định không xâm lấn này đặc biệt có giá trị trong sản xuất dây chuyền dài vì nó giúp loại bỏ hư hỏng đối với giường thép đắt tiền và cho phép tái định vị nhanh chóng giữa các chu kỳ sản xuất.

Phương pháp đúc ướt

Quá trình đúc ướt sử dụng các khuôn thép riêng lẻ hoặc hệ thống dựa trên pallet để lắp ráp các bộ phận ván khuôn. Ở đây, nam châm đóng cửa — còn được gọi là neo ván khuôn từ tính hoặc hộp từ tính — đóng vai trò trung tâm và dễ thấy. Các thiết bị này được đặt trên bề mặt pallet thép và thu hút thông qua lực từ để giữ cửa chớp bên, khối chặn, vật chèn và lồng cốt thép ở vị trí chính xác trong quá trình đổ và rung bê tông. Lực giữ có phạm vi rộng tùy thuộc vào thiết kế nam châm, với các đơn vị thông thường cung cấp 600 kg, 900 kg, 1.200 kg hoặc thậm chí 2.100 kg lực giữ, được chọn dựa trên trọng lượng và tải trọng rung mà ván khuôn phải chịu.

Khả năng định vị lại các nam châm màn trập trong vòng vài giây — chỉ bằng cách chuyển cần kích hoạt để giải phóng từ trường — giảm đáng kể thời gian thiết lập so với các neo được bắt vít hoặc hàn. Trong một cơ sở đúc sẵn công suất cao sản xuất các tấm lõi rỗng trên hệ thống băng chuyền hoặc pallet cố định, tốc độ này chuyển trực tiếp thành nhiều chu kỳ sản xuất hơn trên mỗi ca và giảm chi phí lao động trên mỗi đơn vị.

Vai trò của nam châm đóng cửa trong sản xuất tấm lõi rỗng

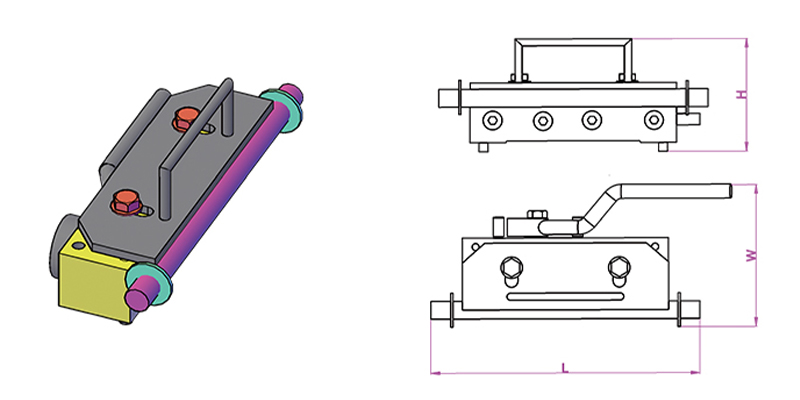

Nam châm đóng cửa là các thiết bị cố định được thiết kế sử dụng nam châm neodymium hoặc ferit vĩnh cửu được đặt trong vỏ thép. Khi được kích hoạt, mạch từ sẽ đóng xuyên qua pallet thép hoặc mặt bàn, tạo ra lực giữ cực mạnh. Khi ngừng hoạt động - bằng cách xoay cần gạt để di chuyển nam châm giữ bên trong - mạch sẽ mở ra và thiết bị có thể được nâng lên tự do bằng tay. Không có chất kết dính còn sót lại, không có bề mặt bị hư hỏng, không cần dụng cụ đặc biệt.

Trong sản xuất tấm bê tông lõi rỗng, nam châm màn trập phục vụ một số chức năng cụ thể:

• Đảm bảo các dạng cạnh dọc xác định chiều rộng tấm và biên dạng cạnh
• Giữ các cửa chớp cuối ở vị trí để thiết lập chiều dài tấm và tạo thành bề mặt trên cùng
• Sửa chữa các thiết bị tạo khối chặn trên các vị trí cốt lõi nơi cần có các lỗ mở cho các dịch vụ, cột hoặc vật cố định
• Neo các vật liệu đúc sẵn như vòng nâng, kênh neo, ống bọc ren và giá đỡ ống dẫn điện
• Ổn định lồng cốt thép chống dịch chuyển khi rung bê tông tần số cao

Mối quan hệ giữa việc lựa chọn nam châm cửa chớp và độ rung của bê tông là đặc biệt quan trọng. Bê tông rung tạo ra lực động lên ván khuôn có thể gấp nhiều lần trọng lượng tĩnh. Một nam châm đóng cửa được định mức ở lực giữ tĩnh 1.200 kg có thể thích hợp cho một dạng chỉ nặng 80 kg khi tần số và biên độ rung động khiêm tốn, nhưng cùng một nam châm đó có thể tỏ ra không đủ khi chịu rung động mạnh bên trong. Các nhà sản xuất có uy tín công bố dữ liệu giữ đã được kiểm tra độ rung cùng với xếp hạng tĩnh và chỉ xác định lực tĩnh là một lỗi phổ biến dẫn đến chuyển động của khuôn trong quá trình đúc.

Các loại nam châm và ứng dụng của chúng

Hiệu suất kết cấu của tấm bê tông lõi rỗng

Đặc tính kết cấu của tấm bê tông lõi rỗng bị chi phối bởi mức ứng suất trước, cấp bê tông, hình dạng lõi và tỷ lệ nhịp trên chiều sâu. Các đơn vị lõi rỗng tiêu chuẩn được sản xuất ở độ sâu từ 150 mm đến 500 mm , với chiều rộng thường là 1.200 mm. Các nhịp từ 6 m đến 18 m là phổ biến trong thực tế, với các nhịp sâu được thiết kế tốt có thể đạt tới 20 m hoặc xa hơn trong điều kiện tải trọng được kiểm soát.

Dự ứng lực được áp dụng thông qua các sợi thép cường độ cao dự ứng lực - thường có cường độ chảy 1.570 MPa hoặc 1.860 MPa - được neo vào mố của bệ đúc trước khi đổ bê tông. Sau khi bê tông đạt cường độ truyền yêu cầu (thường là 25–30 MPa khối), các sợi được cắt hoặc giải phóng, và lực dự ứng lực được truyền tới phần bê tông bằng liên kết. Điều này tạo ra hiệu ứng khum (mũi hướng lên) bù đắp một phần độ võng dưới tải trọng sử dụng.

Hiệu suất tải-Span điển hình

Những số liệu này minh họa tại sao tấm lõi rỗng được chỉ định cho các nhịp từ trung bình đến dài trong các tòa nhà văn phòng và bãi đỗ xe, nơi tải trọng tiêu chuẩn là 2,5–5,0 kN/m2 và các nhịp 9–14 m hấp dẫn về mặt kinh tế. Ứng suất trước loại bỏ sự cần thiết của dầm thép thứ cấp trong nhiều trường hợp, giảm độ sâu kết cấu của vùng sàn và tiết kiệm chiều cao đáng kể - thường là 300–500 mm mỗi tầng - trong suốt vòng đời của dự án nhiều tầng.

Chống cháy

Tấm bê tông lõi rỗng có khả năng chống cháy vốn có thông qua khối nhiệt của bê tông và độ sâu của lớp phủ đối với các sợi dự ứng lực. Một tấm 200 mm có vỏ bọc 35 mm tính đến tâm sợi thường đạt được REI 120 (khả năng chống cháy kết cấu trong hai giờ) trong điều kiện tiếp xúc với lửa tiêu chuẩn. Các căn hộ sâu hơn với độ che phủ lớn hơn dễ dàng đạt được REI 180 hoặc REI 240, đáp ứng các yêu cầu về sức chứa khắt khe nhất mà không cần trang bị phòng cháy bổ sung. Đây là một lợi thế lớn so với các giải pháp thay thế bằng thép hoặc gỗ vốn yêu cầu lớp phủ chống cháy, hệ thống phun nước hoặc vỏ bọc để đạt được xếp hạng tương đương.

Hệ thống cốp pha và cố định từ tính trong nhà máy đúc sẵn

Chất lượng của tấm bê tông lõi rỗng không thể tách rời khỏi chất lượng của hệ thống ván khuôn được sử dụng để sản xuất nó. Cho dù nhà máy sử dụng hệ thống pallet cố định, băng chuyền quay hay giường đúc dài, thì độ chính xác mà ván khuôn được thiết lập và cố định sẽ quyết định độ chính xác về kích thước, độ hoàn thiện bề mặt và tính nhất quán của các bộ phận đã hoàn thiện.

Hệ thống băng chuyền pallet

Trong băng chuyền pallet hiện đại, các pallet thép di chuyển qua một trình tự cố định các trạm: làm sạch, đặt khuôn, đặt cốt thép, đúc bê tông, rung, bảo dưỡng, tháo khuôn và vận chuyển nguyên tố. Toàn bộ chu trình thường kéo dài hơn 24 giờ, với nhiều pallet được lưu thông đồng thời. Tại trạm đặt khuôn, người vận hành định vị các ván khuôn bên và các chi tiết chèn bằng cách sử dụng nam châm đóng cửa theo bố cục do CNC tạo hoặc dựa trên bản vẽ cho từng phần tử. Bởi vì bề mặt pallet là một tấm thép được mài chính xác nên nam châm đạt được lực tiếp xúc và giữ ổn định trên toàn bộ diện tích.

Hiệu quả đạt được từ việc cố định cốp pha từ tính trong hệ thống băng chuyền là rất đáng kể. Các nghiên cứu từ các nhà sản xuất bê tông đúc sẵn ở Châu Âu luôn báo cáo Giảm 30–50% thời gian đông kết khuôn so với hệ thống neo bắt vít hoặc hàn. Trên một nhà máy sản xuất 80–120 pallet mỗi ngày, điều này có nghĩa là tiết kiệm được số giờ lao động mỗi ca và giảm đáng kể chi phí sản xuất trên mỗi mét vuông tấm sàn.

Giường đúc dài cho lõi rỗng ép đùn

Trong quá trình ép đùn dài, chức năng ván khuôn chính được thực hiện bởi chính bệ đúc - một bề mặt phẳng, mịn bằng thép hoặc được phủ polymer mà máy đùn di chuyển dọc theo. Tuy nhiên, nam châm đóng cửa và hệ thống neo từ tính liên quan được sử dụng để giữ:

• Bộ phận làm lệch và bộ phận lệch của sợi xác định quỹ đạo ứng suất trước
• Các đường ray bên dọc xác định chiều rộng của tấm trước khi máy đùn bắt đầu
• Các trình định dạng chặn lõi tạo ra các lỗ hở cho sự thâm nhập dịch vụ tại các vị trí được chỉ định
• Thanh cốt thép hoặc lưới được thêm vào bề mặt bê tông ướt để kết nối lớp phủ composite

Bản chất không xâm lấn của việc cố định từ tính đặc biệt có giá trị trên các bệ dài, nơi bề mặt phải không bị hư hại qua hàng nghìn chu kỳ sản xuất. Bất kỳ vết xước hoặc vết rỗ nào trên bề mặt do khoan hoặc hàn đều trở thành nguồn rò rỉ vữa và dính, làm tăng lực tháo khuôn và các khuyết tật bề mặt trên mặt dưới của tấm sàn hoàn thiện.

Chọn nam châm màn trập phù hợp

Việc chọn nam châm màn trập chính xác cho ứng dụng sản xuất tấm lõi rỗng cụ thể đòi hỏi phải xem xét một số yếu tố ngoài việc chỉ đơn giản là kết hợp lực giữ để tạo thành trọng lượng:

• Độ dày của pallet hoặc bàn: Nam châm được thiết kế để hoạt động với độ dày thép cụ thể (thường là 10–25 mm). Quá mỏng và mạch từ không đầy đủ; quá dày và lực giữ giảm đáng kể.
• Phương pháp rung bê tông: Máy rung bàn ngoài tạo ra lực động cao hơn máy rung kim bên trong. Nam châm trong các hệ thống rung bên ngoài cần lực giữ định mức cao hơn - thường gấp 1,5 đến 2 lần so với yêu cầu tính toán tĩnh.
• Áp lực nước ngọt và cột nước bê tông: Ở những khu vực cao hoặc nơi bê tông được đổ nhanh, áp suất thủy lực tác dụng lên ván khuôn có thể vượt quá những phép tính trọng lượng đơn giản. Nam châm phải chịu được cả lực nâng thẳng đứng và áp lực ngang.
• Vật liệu khuôn và hình học: Ván khuôn thép truyền lực từ trực tiếp; các dạng nhôm hoặc nhựa yêu cầu các tấm đế bằng thép đóng vai trò trung gian giữa nam châm và vật liệu dạng không sắt từ.
• Môi trường hoạt động: Các nhà máy có cần cẩu trên cao, động cơ điện hoặc các nguồn điện từ khác có thể yêu cầu nam châm có vỏ được che chắn để ngăn chặn việc vô hiệu hóa hoặc gây nhiễu ngoài ý muốn.

Các nhà sản xuất hàng đầu — bao gồm Ratec, Halfen, Sommer và các hãng khác — cung cấp hỗ trợ kỹ thuật cho việc lựa chọn nam châm và xuất bản các bảng dữ liệu kỹ thuật chi tiết với lực giữ tĩnh, lực kiểm tra độ rung, phạm vi nhiệt độ vận hành và vòng đời (thường được xếp hạng cho 500.000 đến 1.000.000 chu kỳ kích hoạt trước khi yêu cầu kiểm tra các bộ phận bên trong).

Vận chuyển, xử lý và lắp đặt tấm lõi rỗng

Sau khi đúc, bảo dưỡng và xẻ theo chiều dài, tấm bê tông lõi rỗng phải được nâng lên, vận chuyển và lắp đặt cẩn thận. Tiết diện dự ứng lực được tối ưu hóa cho khả năng uốn dương theo phương nhịp; xử lý không đúng sẽ gây ra uốn âm hoặc tải trọng ngang có thể gây ra vết nứt ở mặt được nén trước (mặt dưới) - hư hỏng khó phát hiện và có thể ảnh hưởng đến hiệu suất kết cấu.

Yêu cầu nâng và vận chuyển

Các tấm lõi rỗng phải được nâng lên bằng cách sử dụng các kẹp được thiết kế có mục đích hoặc bố trí dầm và dàn để tác dụng tải trọng tại các điểm trong vùng nâng thiết kế - thường không quá L/5 từ mỗi đầu, trong đó L là chiều dài tấm. Đối với các tấm trên 10 m, lực nâng ba điểm hoặc bốn điểm sử dụng dầm rải là phương pháp tiêu chuẩn để kiểm soát mô men uốn.

Tại chỗ, các tấm được lắp đặt bằng cần trục trực tiếp lên dầm, tường hoặc tay đỡ. Chiều dài vòng bi ở mỗi đầu phải đáp ứng các yêu cầu tối thiểu - thường là 75 mm trên các giá đỡ bằng thép hoặc bê tông đúc sẵn và 100 mm trên khối xây hoặc bê tông tại chỗ - để đảm bảo truyền tải đầy đủ và ngăn ngừa sự nứt vỡ ở các đầu khi chịu tải trọng làm việc. Các miếng đệm chịu lực bằng cao su tổng hợp hoặc vữa được sử dụng để phân phối ứng suất tiếp xúc và điều chỉnh dung sai kích thước.

Trát vữa các mối nối dọc

Các tấm lõi rỗng liền kề trong một sàn được kết nối bằng cách phun vữa các mối nối dọc giữa các khối. Vữa - thường là hỗn hợp xi măng Portland có tỷ lệ nước-xi măng thấp - lấp đầy các mối nối côn hoặc có chốt và sau khi cứng lại sẽ chuyển lực cắt ngang giữa các khối, giúp sàn hoạt động như một màng ngăn. Trong thiết kế địa chấn, tác động của màng ngăn này rất quan trọng để phân phối lực ngang cho hệ kết cấu thẳng đứng. Vữa thường được gia cố bằng các thanh giằng dọc đặt trong các lõi hở ở các cạnh và phun vữa vào trong, mang lại sự gia cố liên tục qua mối nối.

Độ chính xác của mối nối dọc phụ thuộc một phần vào độ chính xác của hình dạng cạnh trong quá trình đúc - một điểm khác trong đó nam châm đóng cửa và các phụ kiện cố định từ tính có liên quan ảnh hưởng trực tiếp đến chất lượng của sàn được lắp đặt. Hình dạng dịch chuyển thậm chí 3–5 mm trong quá trình đúc có thể tạo ra hình dạng mối nối khó trát vữa hoàn toàn, để lại những khoảng trống làm giảm khả năng truyền lực cắt và khả năng chống nước.

Lớp phủ bê tông tại chỗ

Nhiều sàn tấm lõi rỗng được chỉ định bằng kết cấu bê tông tại chỗ, thường dày 50–75 mm, đổ lên các khối đúc sẵn sau khi lắp đặt. Lớp phủ này phục vụ nhiều mục đích:

• Nó san phẳng bề mặt sàn, bù lại độ cong chênh lệch giữa các tấm liền kề
• Nó tạo ra một màng ngăn chắc chắn bằng cách kết nối tất cả các khối bằng một tấm gia cố liên tục
• Nó cho phép tích hợp lớp láng nền, hệ thống sưởi dưới sàn hoặc các dịch vụ trong phạm vi độ sâu lớp phủ
• Khi được thiết kế tổng hợp sẽ làm tăng chiều sâu kết cấu và khả năng chịu tải của sàn

Bề mặt trên cùng của tấm lõi rỗng được tạo ra bằng quá trình ép đùn được cố ý để thô - quá trình ép đùn để lại kết cấu gợn sóng hoặc có vân cung cấp liên kết cơ học cho lớp phủ trên cùng. Các thiết bị đúc ướt yêu cầu phải chuẩn bị bề mặt (thường là phun bi hoặc tạo sẹo cơ học) để đạt được độ bền liên kết tương đương, điều này làm tăng thêm một bước sản xuất và chi phí liên quan.

Tính bền vững và hiệu quả vật liệu của tấm bê tông lõi rỗng

Ngành xây dựng phải đối mặt với áp lực ngày càng tăng trong việc giảm tiêu thụ carbon và vật liệu. Tấm bê tông lõi rỗng được so sánh thuận lợi với các hệ thống sàn thay thế trên một số chỉ số bền vững, đặc biệt khi xem xét toàn bộ vòng đời.

Giảm khối lượng bê tông và thép

Bằng cách loại bỏ bê tông khỏi vùng lõi - nơi nó đóng góp ít vào khả năng chống uốn - ứng dụng sản xuất lõi rỗng Bê tông ít hơn 30–45% trên một mét vuông hơn một tấm đặc tương đương ở cùng nhịp và khả năng chịu tải. Việc sử dụng thép dự ứng lực cường độ cao (1.860 MPa) thay vì cốt thép nhẹ thông thường (500 MPa) có nghĩa là tổng trọng lượng của thép trên một đơn vị diện tích cũng giảm đáng kể: tấm lõi rỗng chỉ có thể sử dụng 2–4 kg/m2 dây dự ứng lực, so với 8–15 kg/m2 thanh cốt thép trong tấm gia cố thông thường được thiết kế cho cùng hiệu suất.

Việc giảm vật liệu này trực tiếp làm giảm lượng carbon tồn tại trong cấu trúc sàn. Các số liệu của ngành cho thấy một tấm lõi rỗng 265 mm điển hình có hàm lượng cacbon xấp xỉ 100–130 kg CO₂e/m2 , so với 160–200 kg CO₂e/m2 đối với tấm phẳng rắn tại chỗ có khả năng kết cấu tương tự.

Sản xuất tại nhà máy và giảm thiểu chất thải

Sản xuất tại nhà máy trong điều kiện được kiểm soát sẽ giảm thiểu lãng phí nguyên liệu do đặt hàng quá mức, tràn đổ và làm lại. Chất thải bê tông tại một nhà máy đúc sẵn được quản lý tốt thường chiếm 1–3% khối lượng sản xuất, so với 5–10% hoặc nhiều hơn ở cơ sở tại chỗ thông thường. Việc sử dụng nam châm đóng cửa và các dạng thép có thể tái sử dụng còn làm giảm chất thải ván khuôn; dạng thép chất lượng cao được sử dụng với neo từ tính có thể được tái sử dụng trong hàng nghìn chu kỳ sản xuất, trong khi ván khuôn gỗ tại chỗ thường bị loại bỏ sau một vài lần sử dụng.

Những cân nhắc cuối đời

Khi hết tuổi thọ, các tấm bê tông lõi rỗng có thể được chia nhỏ và tái chế làm cốt liệu cho nền đường, vật liệu lấp hoặc - trong các dòng tái chế tiên tiến hơn - được tái xử lý thành cốt liệu bê tông. Dây dự ứng lực có thể được thu hồi và tái chế dưới dạng thép phế liệu. Cả hai quá trình đều không hoàn hảo và một số cacbon bị mất đi trong quá trình phá hủy và vận chuyển, nhưng sự đơn giản tương đối của thành phần vật liệu (bê tông và thép) làm cho tấm lõi rỗng dễ tái chế hơn so với các hệ thống composite liên quan đến nhiều vật liệu liên kết.

Các ứng dụng phổ biến và ví dụ về dự án

Tấm bê tông lõi rỗng được chỉ định cho nhiều loại công trình và ứng dụng cơ sở hạ tầng. Tính linh hoạt của chúng bắt nguồn từ phạm vi độ sâu sẵn có rộng rãi, khả năng đáp ứng nhu cầu xuyên dịch vụ và các vật cố định đúc sẵn (được định vị chính xác bằng cách sử dụng neo ván khuôn từ tính trong quá trình sản xuất) và khả năng tương thích của chúng với nhiều cấu trúc hỗ trợ khác nhau.

Tòa nhà dân cư nhiều tầng

Trong xây dựng nhà ở, tấm lõi rỗng 200–265 mm kéo dài 5–9 m giữa tường hoặc dầm chịu lực là thông số kỹ thuật tiêu chuẩn trên khắp Hà Lan, Scandinavia, Trung Âu và Vương quốc Anh. Một khu chung cư 15 tầng sử dụng sàn lõi rỗng đúc sẵn có thể kín nước trong 8–12 tuần kể từ tầng trệt, so với 20–30 tuần đối với kết cấu bê tông tại chỗ tương đương. Sơ đồ mặt bằng thông thường của các tòa nhà dân cư đặc biệt phù hợp với chiều rộng đồng đều và phạm vi nhịp tiêu chuẩn của các đơn vị lõi rỗng.

Tòa nhà văn phòng thương mại

Các tòa nhà văn phòng yêu cầu nhịp dài hơn để có tính linh hoạt trong không gian mở, thường là 9–14 m. Tấm lõi rỗng sâu (320–400 mm) có mức ứng suất trước cao được thiết kế để chịu tải trọng 3,5–5,0 kN/m2 trên các nhịp này mà không cần dầm phụ. Phần trần lộ ra của tấm lõi rỗng - vốn đã phẳng và nhẵn từ quá trình ép đùn hoặc đúc ướt - ngày càng được chú ý nhiều hơn như một đặc điểm thiết kế, tránh chi phí cho trần treo và đạt được lợi ích về khối lượng nhiệt giúp giảm tải làm mát tối đa 15–25% trong các tòa nhà có hệ thống thông gió tự nhiên hoặc chế độ hỗn hợp được thiết kế tốt.

Bãi đỗ xe

Bãi đậu xe nhiều tầng là một trong những môi trường đòi hỏi khắt khe nhất đối với bê tông đúc sẵn: nhịp phổ biến là 15–18 m, tải trọng bánh xe tập trung có thể đạt 30–60 kN mỗi trục và kết cấu phải tiếp xúc với muối tan băng, chu trình đóng băng-tan băng và độ ẩm. Tấm lõi rỗng trong các ứng dụng bãi đỗ xe thường sâu 400–500 mm , được sản xuất với mác bê tông cao (C50/60 trở lên) và tỷ lệ nước-xi măng thấp để tối đa hóa độ bền. Các mạng mỏng giữa các lõi yêu cầu thiết kế hỗn hợp bê tông cẩn thận - kích thước cốt liệu tối đa thấp, khả năng thi công phù hợp - và độ nén chính xác, được hỗ trợ bởi môi trường sản xuất được kiểm soát và hệ thống kiểm soát chất lượng của nhà máy đúc sẵn.

Tòa nhà công nghiệp và kho bãi

Các nhà kho, trung tâm phân phối và cơ sở sản xuất sử dụng tấm lõi rỗng ở tầng lửng, bến tàu tải trên cao và sàn được đỡ bằng mặt đất trên đài cọc. Trong các ứng dụng này, khả năng lắp đặt sẵn các ổ cắm nâng đúc sẵn, kênh neo cho hệ thống giá đỡ và ống dẫn điện — tất cả đều được định vị bằng cách sử dụng neo cốp pha từ tính trong quá trình sản xuất tại nhà máy — giúp giảm đáng kể chi phí sửa chữa tại chỗ và rủi ro chương trình.

Kiểm soát chất lượng và tiêu chuẩn cho tấm bê tông lõi rỗng

Tấm bê tông lõi rỗng sản xuất tại Châu Âu phải tuân thủ các tiêu chuẩn EN 1168:2005 A3:2011 - tiêu chuẩn sản phẩm hài hòa cho tấm lõi rỗng bê tông đúc sẵn. Tiêu chuẩn này quy định các yêu cầu về hiệu suất đối với độ bền kết cấu, khả năng chống cháy, các chất nguy hiểm, dung sai kích thước và hiệu suất âm thanh, cùng với các yêu cầu về kiểm soát, thử nghiệm sản xuất tại nhà máy và đánh dấu CE.

Dung sai kích thước chính theo EN 1168 bao gồm:

• Chiều dài: ±20 mm đối với tấm có chiều dài lên tới 6 m; ±0,3% chiều dài đối với tấm trên 6 m
• Chiều rộng: ±5 mm
• Độ sâu: ±5mm
• Độ thẳng: ≤L/600, tối đa 20 mm
• Độ vuông góc của các đầu: 10 mm
• Độ cong: 15/−5 mm đối với tấm có chiều dài lên tới 12 m

Việc đạt được các dung sai này một cách nhất quán phụ thuộc vào chất lượng của toàn bộ dây chuyền sản xuất - từ thiết kế hỗn hợp và trộn bê tông, cho đến độ chính xác khi căng sợi, đến lắp đặt ván khuôn và kiểm tra sau đúc. Việc sử dụng nam châm màn trập và các hệ thống định vị từ có liên quan góp phần vào độ chính xác về kích thước bằng cách loại bỏ sự lệch vị trí xảy ra với các dạng bắt vít thông thường dưới sự rung và bằng cách cho phép định vị lại nhanh chóng, chính xác khi thay đổi bố cục cài đặt.

Ngoài dung sai kích thước, EN 1168 và các tiêu chuẩn thiết kế Eurocode hỗ trợ (EN 1992-1-1, EN 1992-1-2) yêu cầu xác minh cấu trúc chi tiết bao gồm uốn, cắt, đục lỗ, neo đầu và khả năng chống cháy. Quá trình thiết kế sàn lõi rỗng bao gồm việc xác định nhịp tối đa cho tải trọng yêu cầu, chọn độ sâu sàn và cách bố trí sợi thích hợp từ bảng tải trọng của nhà sản xuất, kiểm tra chiều dài ổ đỡ, xác minh hoạt động của màng ngăn của sàn vữa và điều phối dịch vụ xuyên thấu với kỹ sư kết cấu.

So sánh tấm lõi rỗng với hệ thống sàn thay thế

Việc lựa chọn giữa các tấm bê tông lõi rỗng và các hệ thống sàn cạnh tranh đòi hỏi phải cân nhắc hiệu suất kết cấu, tốc độ chương trình, chi phí, tính bền vững và các hạn chế về địa điểm. Không có hệ thống đơn lẻ nào chiến thắng ở mọi tiêu chí, nhưng tấm lõi rỗng có lợi thế rõ ràng trong các tình huống cụ thể.

Bản thân các lõi mang lại lợi thế hữu ích cho dịch vụ xây dựng: trong một số phương pháp thiết kế, các khoảng trống dọc được sử dụng làm ống dẫn khí để sưởi ấm, làm mát hoặc thông gió, truyền không khí được điều hòa qua tấm để phục vụ không gian chiếm dụng và sử dụng khối nhiệt của bê tông để ủ. Phương pháp tiếp cận Hệ thống tòa nhà kích hoạt bằng nhiệt (TABS) này đã được triển khai ở nhiều dự án văn phòng ở Trung Âu, với mức giảm có thể đo lường được về nhu cầu làm mát cao điểm lên tới 30–40% so với các hệ thống phía không khí thông thường.

Những cân nhắc thực tế cho người chỉ định và nhà thầu

Việc chỉ định hoặc mua sắm tấm bê tông lõi rỗng đòi hỏi phải có sự tham gia sớm với nhà sản xuất trong quá trình thiết kế. Không giống như bê tông đổ tại chỗ có thể điều chỉnh tại chỗ, tấm lõi rỗng được cố định kích thước ngay tại nhà máy. Những thay đổi sau khi sản xuất - cắt bỏ, sửa chữa bổ sung, sửa đổi phần gia cố - có thể thực hiện được về mặt kỹ thuật nhưng tốn kém và mất thời gian. Có được luồng thông tin ngay ở giai đoạn thiết kế là rất quan trọng.

Thông tin cần thiết ở giai đoạn thiết kế

• Tải trọng kết cấu: trọng lượng bản thân, lớp chết chồng lên (lớp vữa, vách ngăn, lớp hoàn thiện), tác dụng (loại chiếm dụng) và bất kỳ tải trọng tập trung nào từ nhà máy, nhà kho hoặc vật cố định ốp
• Khoảng cách rõ ràng và các điều kiện chịu lực ở mỗi gối đỡ, bao gồm mọi gối đỡ không song song hoặc hình học bị lệch
• Cấp chịu lửa yêu cầu cho vùng sàn
• Vị trí, kích thước và khung của tất cả các lỗ xuyên dịch vụ, bao gồm ống bọc MEP, ống thoát nước, cột kết cấu đi qua sàn và các lỗ trục thang máy
• Cần có các vật cố định đúc sẵn: kênh neo, ổ cắm nâng, bu lông buộc, cuống ống dẫn - tất cả đều được định vị bằng cách sử dụng neo ván khuôn từ tính và đúc sẵn trong quá trình sản xuất tại nhà máy
• Yêu cầu về hiệu suất âm thanh, đặc biệt đối với các dự án dân cư hoặc khu phức hợp nơi âm thanh tác động và không khí phải đáp ứng các tiêu chuẩn quy định
• Giới hạn độ võng và kỳ vọng về độ cong, đặc biệt là khi các lớp hoàn thiện giòn (gạch, đá mài) sẽ được áp dụng trực tiếp lên bề mặt tấm

Phối hợp trang web để cài đặt

Tại hiện trường, việc lắp đặt các tấm lõi rỗng đòi hỏi phải có sự phối hợp về công suất cần cẩu, các tuyến đường tiếp cận, hệ chống đỡ tạm thời (nếu thiết kế kết cấu yêu cầu) và trình tự phun vữa, đổ lớp phủ và các chi tiết kết nối kết cấu. Công suất cần cẩu thường là hạn chế quan trọng : một tấm lõi rỗng 400 mm dài 12 m và rộng 1,2 m nặng khoảng 5.000–5.500 kg. Trên một khu vực đô thị hạn chế, nơi mà tầm với của cần cẩu làm giảm khả năng nâng, điều này có thể yêu cầu giảm chiều dài sàn hoặc chỉ định một thiết bị nhẹ hơn - một quyết định liên quan đến thiết kế kết cấu nhịp, tải trọng và hỗ trợ.

Việc trát vữa các mối nối phải tuân theo chính xác thông số kỹ thuật của nhà sản xuất. Sử dụng vữa quá ướt sẽ tạo ra mối nối xốp, yếu, dễ bị nứt; quá khô và nó có thể không lấp đầy hoàn toàn mặt cắt côn, để lại những khoảng trống. Việc rót vữa trên diện tích sàn lớn phải được lên kế hoạch như một hoạt động liên tục, với đủ nhân lực và năng lực trộn để tránh các mối nối bị nguội trong một lần phun vữa duy nhất.

Kiểm tra sau khi cài đặt

Sau khi lắp đặt và phun vữa, sàn lõi rỗng hoàn thiện cần được kiểm tra:

• Độ cong chênh lệch giữa các khối liền kề - chấp nhận được trong phạm vi ±5 mm nếu không có đỉnh; nếu lớn hơn, có thể cần thêm chiều sâu lớp vữa để đạt được bề mặt bằng phẳng
• Vữa hoàn thiện ở tất cả các khe dọc và ngang
• Độ chịu lực cuối cùng ở tất cả các gối tựa
• Tình trạng của các hạt dao đúc sẵn - mọi hạt dao bị hư hỏng hoặc đặt sai vị trí phải được báo cáo và khắc phục trước khi áp dụng lớp phủ hoặc lớp hoàn thiện
• Không có hư hỏng do xử lý: nứt ở đầu tấm, nứt ở khu vực chịu lực hoặc nứt dọc ở bản bụng có thể cho thấy hư hỏng khi vận chuyển hoặc lắp đặt

Những đổi mới trong công nghệ tấm lõi rỗng và hệ thống ván khuôn từ tính

Ngành bê tông đúc sẵn tiếp tục phát triển cả sản phẩm tấm lõi rỗng và hệ thống sản xuất được sử dụng để sản xuất nó. Một số lĩnh vực phát triển tích cực đáng lưu ý đối với những người đưa ra quyết định đầu tư cơ sở hạ tầng dài hạn.

Bê tông tính năng siêu cao trong sản xuất lõi rỗng

Nghiên cứu về bê tông tính năng siêu cao (UHPC) cho các ứng dụng lõi rỗng đang được tiến hành trong một số chương trình nghiên cứu ở Châu Âu và Châu Á. Hỗn hợp UHPC với cường độ nén 150–200 MPa cho phép giảm độ dày của bản thân hơn nữa, giảm trọng lượng bản thân trong khi vẫn duy trì khả năng cắt. Thách thức trong sản xuất là UHPC không tương thích với thiết bị ép đùn tiêu chuẩn - độ nhớt của hỗn hợp và cốt sợi đòi hỏi các phương pháp đúc được sửa đổi - và vai trò của nam châm đóng cửa and precision magnetic formwork systems việc định vị các khuôn mỏng hơn, có độ chính xác cao hơn càng trở nên quan trọng hơn.

Tự động hóa và Robot trong lắp đặt ván khuôn

Một số nhà sản xuất thiết bị đúc sẵn hiện cung cấp các hệ thống thiết lập ván khuôn bằng robot đọc bố cục phần tử từ mô hình BIM và tự động định vị các ván khuôn bên, điểm dừng cuối và các tấm chèn trên bề mặt pallet. Các hệ thống này thường sử dụng robot giàn có hệ thống thị giác để gắp và đặt các bộ phận cốp pha bằng cách sử dụng nam châm đóng cửa là cơ chế cố định cuối cùng - robot định vị biểu mẫu và mỏ neo từ tính được kích hoạt để khóa nó vào đúng vị trí. Những người sử dụng sớm các hệ thống này báo cáo độ chính xác của việc thiết lập khuôn là ±1–2 mm và thời gian chu kỳ thấp hơn nhiều so với cài đặt thủ công, với chất lượng ổn định và giảm sự mệt mỏi của người vận hành.

Tích hợp kỹ thuật số và sản xuất thông minh

Các nhà máy đúc sẵn hiện đại đang ngày càng tích hợp công nghệ song sinh kỹ thuật số - mô hình ảo thời gian thực của sàn sản xuất - với hệ thống kiểm soát chất lượng, quản lý hàng tồn kho và hậu cần. Mỗi phần tử được gán một mã QR hoặc thẻ RFID duy nhất tại điểm sản xuất, liên kết bản ghi kỹ thuật số của nó với lô bê tông, lô sợi, vị trí chèn cố định bằng nam châm và kết quả kiểm tra kích thước cụ thể. Khả năng truy xuất nguồn gốc này ngày càng được các nhà thầu chính và khách hàng yêu cầu trong các dự án phức tạp, nơi yêu cầu trách nhiệm giải trình về kết cấu đối với tuổi thọ thiết kế 50–100 năm của tòa nhà.

Độ chính xác của việc cố định ván khuôn từ tính — kết hợp với việc kiểm tra chất lượng quét bằng laze của thành phần đã hoàn thiện trước khi gửi đi — tạo thành một phần của chuỗi chất lượng kỹ thuật số này. Một tấm vượt qua tất cả các kiểm tra kích thước, hồ sơ cường độ bê tông và kiểm tra trực quan sẽ được gửi đi cùng với hồ sơ sản xuất đầy đủ có thể truy cập được bằng cách quét QR tại chỗ, cho phép kỹ sư kết cấu hoặc chủ sở hữu tòa nhà xác minh sự tuân thủ mà không chỉ dựa vào chứng chỉ giấy.
